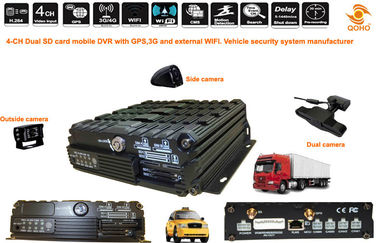

4ch 3G WIFI GPRS conjuguent écart-type GPS DVR mobile dépistant avec la compression vidéo H.264
Description :
• 4-Channel CONJUGUENT la carte DVR mobile (D1/HD1/CIF) d'écart-type facultative ;
• La double carte d'écart-type, soutiennent 128GB maximum simple, total est 256GB (maximum) ;
• l'appui au-dessus de l'alarme de vitesse, alarme de perte de GPS et hors de la Geo-barrière alarment etc….
• H.264 compression vidéo, système d'opération de Linux, double couler ;
• logement de Plein-métal, bons amortisseur de vibration et chaleur-dispersé ;
• Fonction de boîte noire de voiture. Vitesse d'enregistrement, emplacement (avec GPS), sonde etc. d'accélération.
• mise hors tension de retard de 3~8 sec pour la protection des données ;
• Filigrane de soutien, DST, détection de mouvement.
• Tension large de DC8V~36V.
• 3G module (de WCDMA/EVDO/HSPA (TD-SCDMA)), GPS et WIFI (externes) est facultatif.
Paramètres techniques de produit :
Système
|
langue
|
L'anglais chinois
|
Système d'opération
|
Linux
|
Interface d'opération
|
Interface utilisateur graphique (menu d'OSD)
|
Mot de passe
|
Mot de passe de /Admin d'utilisateur
|
Mode de contrôle
|
IR à télécommande
|
Vidéo
|
Entrée-vidéo
|
entrée 4-ch composée visuelle
|
Sortie vidéo
|
2-ch produit (prise de téléphone 1-chΦ3.5, cric de 1-ch 24pin)
|
Mode d'affichage
|
Choisissez la vidéo de 4 ch
|
Compression vidéo
|
Profil de la canalisation H.264
Pal : 100f à D1/s, NTSC : 120f à D1/s
|
Signal vidéo
|
PAL, NTSC
|
Audio
|
Entrée audio
|
entrée de l'audio 4-ch
|
Sortie audio
|
sortie audio 2-ch (prise de téléphone 1-chΦ3.5, cric de 1-ch 24pin)
|
Mode d'enregistrement
|
Enregistrement audio et visuel de synchronisation
|
À traitement d'images et stockage
|
Mode grille mis en forme d'image
|
CIF/HD1/D1 facultatif
|
Norme de flux vidéo
|
ISO14496-10
|
Débit binaire visuel
|
CAF : 1536Kbps | 128Kbps,
HD1 : 2048Kbps | 380Kbps,
D1 : 2048Kbps | 400Kbps
8 niveaux facultatifs. Le plus haut : 1 niveau ; Le plus bas : niveau 8
|
Débit binaire audio
|
8KB/s
|
Stockage
|
Double carte d'écart-type de soutien, 128GB maximum (simple), 256GB total ;
|
Alarme
|
Entrée d'alarme
|
l'entrée de 4 alarmes, au-dessous de 4V est alarme "niveau bas", au-dessus de 4V sont alarme de haut niveau
|
Production d'alarme
|
1 production d'alarme, haut niveau de production : 12V
|

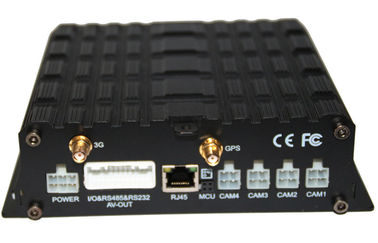

Interface de communication
|
Interface RS485
|
Interface de soutien 2-RS485
|
Interface RS232
|
Interface de soutien 1-RS232
|
RJ45
|
L'interface RJ45 pour WIFI externe 802.11b/g, essai, copie, a placé etc.
|
Interphone
|
MIC
|
MIC+, MIC
|
PARLEZ
|
SPEAK+, PARLENT
|
Sonde d'accélération
|
G-Sonde d'accélération (facultative)
|
Module
|
GPS
|
Module de GPS. Le graphique de GPS, la vitesse etc. de GPS peuvent être dedans codage lu
l'écoulement, et peut être téléchargé par l'intermédiaire de la radio
|
3G
|
Module de WCDMA/EVDO/HSPA (TD-SCDMA)
|
WIFI
|
RJ45 interface WIFI externe 802.11b/g, n
|
Logiciel
|
PAS (logiciel d'analyse de playback)
|
L'enregistrement de playback sur le PC, et analysent l'enregistrement de véhicule
l'information.
|
CMS (logiciel central de gestion)
|
Logiciel central de gestion pour rencontrer la prévision visuelle, le téléchargement et la commande et la configuration centrale de paramètres, etc.
|
Mise à jour logicielle
|
Hausse par l'intermédiaire de carte d'écart-type directement.
|
Environnement de travail
|
Tension locale
|
La tension d'entrée DC8V-36V, entrent dans le mode protégé si elle n'est pas dans la gamme
|
Puissance de sortie
|
Produisez la tension 12V (±0.2V), maximum : 2A
|
Entrez l'impédance
|
75Ω pour chaque impédance d'entrée
|
La température fonctionnante
|
-25℃-85℃
|
Humidité fonctionnante
|
20%-95%
|
Résistance aux chocs
|
≤2000G (19,600m/s2)
|
Résistance de vibration
|
≤15mmp-p (5-22Hz) 49m/s2 (5G) (22-500Hz)
|
Consommation
|
≤10W dans la condition normale, ‹0.5W au remplaçant.
|
Dimension de corps
|
170 (W) millimètres X 50 (H) X 142 (L) millimètres
|
Taille de produit :

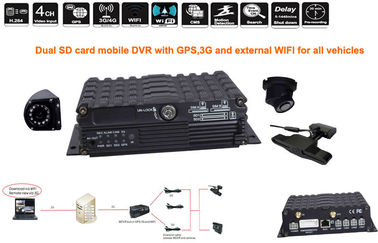

Diagramme de travail de produit :
Avantage :
Vue à distance dans l'enregistrement en temps réel sur Iphone/Ipad/Android phone/PC une fois que MDVR est l'élément 3G.
WIFI externe pour la transmission à grande vitesse :
Playback tous les fichier vidéo et cheminement de GPS (logiciel d'analyse de playback).
Logiciel central de gestion :
CMSViewer (vue à distance dans l'enregistrement en temps réel une fois que DVR mobile est l'élément 3G) :
Q : Queest-ce que je peux faire quand j'ai trouvé un problème avec le produit, est-ce que mais je ne peux pas le résoudre par me ?
A : Notez le nombre de modèle et de version de logiciel, puis soumettez une description détaillée du problème aux ingénieurs techniques de soutien pour analyser ; plus vous avez soumis plus détaillé, le plus commode pour que nous analysize.
Q : Que diriez-vous de quand il n'y a aucune sortie vidéo du dispositif de centre serveur de véhicule ?
A : 1.Check le statut d'ouverture du centre serveur, si seulement une lumière bleue dessus, il signifie le centre serveur est dans le statut de réserve et n'a pas été commencé encore, en attendant contrôle, que les cordons du secteur du centre serveur rouges et les cordes jaunes soient dans le statut d'alimentation d'énergie ou pas, si seulement une corde assure la puissance, le dispositif ne peut pas commencer.
2.Check le statut d'alimentation d'énergie de l'écran de visualisation, aussi bien que contrôle si la vidéo d'affichage a été commutée au statut de poids du commerce.
Contrôle 3 le statut se reliant entre le câble de la sortie vidéo du centre serveur et l'écran de visualisation.
contrôle 4 si le statut de serrure de la SERRURE du centre serveur, il doit être verrouillé avant la normale commençant.
Q : Comment faire quand l'interface d'entrée-vidéo de centre serveur de voiture est différent de l'appareil-photo l'interface de production ?
A : La voiture emploie le type 4PIN tandis que l'appareil-photo emploie BNC ou type principal d'aviation, sinon dans la correspondance, utilisez svp la tête de conversion pour la connexion ou le câblage basé sur la correspondance standard selon l'ordre de câble défini par l'hôte de voiture.
Q : Comment faire quand le dispositif ne conduit pas l'enregistrement vidéo après qu'il soit allumé et écart-type cardent a été déjà installé ?
A : 1.Check, que la carte d'écart-type ait été composée ou pas après installation, parce que la carte non formatée d'écart-type ne peut pas être employée. Entrez dans les outils de système à menus de système - format de dispositif pour composer la carte nouvellement installée d'écart-type ;
2. Vérifiez pour voir si le canal visuel est fermé ou pas, que réglé un enregistrement de minuterie ou pas, il ne prenne pas la vidéo quand il n'a pas lieu au cours de la période de temps d'enregistrement vidéo.
3.Check la carte d'écart-type insérant le statut et, que la lumière d'écart-type sur le panneau avant soit dessus ou pas.
Q : Le fichier vidéo est absent ou n'y a-t-il aucun fichier vidéo au cours d'une certaine période, comment faire ?
A : 1. Déterminez la période de temps en analysant le fichier vidéo final avant de manquer et le premier fichier vidéo après récupération.
2. Confirmez tel que si le centre serveur n'a pas lieu dessus au cours de cette période, quand le stationnement à mi-chemin de conducteur, chargement et des marchandises de déchargement alors que le centre serveur n'est pas placé par le retard visuel.
Q : Quand est-ce que la voiture PTZ ne peut-elle pas être commandée, il ne peut pas tourner en haut et en bas, comment faire ?
A : Vérifiez si des protocoles de PTZ et vitesse baud sont placés correct, les codes d'adresse correspondent ou pas, si ont choisi pour maximiser la vidéo du canal quand contrôle le PTZ, par exemple, quand le contrôle le deuxième canal, il doit maximiser l'écran de la deuxième image de canal pour commander des questions d'it.GPS-related
Q : Le module de GPS existe mais aucune information du même rang ?
A : 1.Check si le module de GPS existe, s'il n'existe pas, vérifier si le matériel est installé ou dans un bon contact.
2. Assurez-vous que les contacts d'antenne de GPS sont bons, si l'antenne est cassée, il est recommandés d'être situés dans les endroits avec le signal fort, note qu'un certain film de armature en verre de voiture bloquera des signaux de GPS ;
3 si l'essai est dans la chambre, le signal de l'antenne de GPS dans la chambre sera obscurci, il est recommandé que l'antenne de GPS est extérieure placé.
Q : Déviation d'emplacement de GPS sur la carte ?
A : Il signifie que le signal est valide si le module de GPS déjà placé, peut là beaucoup de raisons de la déviation, interruption telle que des restrictions de gouvernement, l'erreur permise, de GPS signal, etc. ; la carte satellite réelle peut avoir la déviation pour des raisons de sécurité, carte générale peut résoudre le problème à l'aide du module de radio de GPS correction.3G
Q : Est-ce que si utilisation le module 3G sans fil pour l'appel téléphonique, à quoi je dois prêter l'attention ?
A : 1. Choisissez le module sans fil intégré WCDMA ou EVDO, les arrangements correspondants de module ne sont pas identiques, les modules soutenus par différents modèles de machines ne sont pas identiques, satisfont ainsi s'assurent si votre module et SIM est dans la correspondance. N'employez pas la carte des télécom SIM sur la machine de WCDMA ;
2.Check si les arrangements de l'IP de serveur et du port sont corrects, si le signal 3G est assez fort pour la composition, et vérifient alors si l'appel téléphonique 3G est réussi ou pas.
3. Quand la composition est infructueuse, vérifiez svp l'antenne 3G est en contact de bon ou pas, l'appel peut échouer en raison du signal faible, d'ailleurs, vérifiez svp si la carte de SIM a assez de trafic, si aucun trafic, appel téléphonique ne sera infructueux.
Q : Quand est-ce que 3G n'a-t-il ni le rapport ni la vidéo, que devrait être fait d'abord ?
A : Appuyez sur la touche de l'INFORMATION pour entrer dans la page de l'information système, vérifiez si la carte de SIM existe et regardez la force du signal aussi bien que le statut d'appel téléphonique, si l'antenne est en bon contact, et vérifier alors le SIM pour voir s'il est hors du trafic, le jugement le plus fondamental est de remplacer la carte de SIM. Si appel échoués avec le signal, vérifient alors si les arrangements du nombre central et du port sont corrects. D'ailleurs vérifiez si le nombre de dispositif du produit est déjà occupé.
Q : le signal 3G est intermittent, vidéo est bloqué ?
A : Actuellement la couverture de signal de WCDMA et d'EVDO est plutôt large, cependant, il y a quelques secteurs montagneux sans couverture de signal, et quelques secteurs suburbains ont le signal faible dû aux contraintes de réseau local, puis il sera bloqué pendant l'observation de la vidéo, ou la vidéo ne peut pas être observée du tout, le plus grand impact de cette situation est du réseau local ; D'ailleurs vérifiez si l'établissement de débit d'images du sous-courant est trop haut, parce que la vidéo peut également se produire une telle situation quand le réseau est pauvre et établissement de débit d'images est haut.
Q : Pourquoi le véhicule et la vidéo ne peut pas être vu dans le client de CMSviewer quand le dispositif a été démarré ?
A : Tout d'abord assurez-vous que le serveur d'enregistrement central est commuté indéfiniment le filet, puis le contrôle si le nombre de dispositif de centre serveur a été occupé pour causer le conflit, vérifient deuxièmement si les arrangements de l'IP et du port serveur-centraux sont corrects ; les dispositifs font rapport au centre par l'intermédiaire du module de l'élément 3G ou par l'intermédiaire de WIFI. Si par l'intermédiaire de l'élément 3G, vérifiez svp si choisi le type correct 3G de module intégré, module par exemple, de WCDMA et d'EVDO a besoin de l'appui de la carte correspondante de SIM, vérifient si l'antenne est en bon contact ; Si elle ne peut pas encore rapporter quand surtout sont vérifiés, entrez dans la page de l'information système pour regarder l'appel téléphonique. Si l'appel téléphonique n'est pas réussi, recherchez si l'arrangement du point d'accès aux données et du nombre de centre est correct. Si tous échouent finalement, veuillez collectent autant informations comme possible de soumettre au personnel technique de soutien pour l'analyse, plus de données fournies, le plus commode pour que les techniciens résolvent le problème.
Q : Est-ce que dispositif en ligne, mais pourquoi j'est ne peux pas voir l'image vidéo ?
A : Veuillez placer le sous-courant inférieur pour transmettre l'image, bloqué ou ralentir la situation de vitesse de transmission peut se produire quand le débit d'images de sous-courant est placé très haut et être affecté par la limite de chargement de réseau ; le signal de réseau ou intermittent pauvre affectera sérieusement la transmission vidéo.
Q : Le dispositif est correctement rendu compte de CMSviewer, mais les vidéos ne peuvent-elles pas être vues après avoir employé pendant quelque temps ?
A : Vérifiez premièrement si les affichages de côté de centre serveur composant, s'il garde le statut de composition, il peuvent être parce que l'écoulement de la carte de SIM s'est épuisé, remplacent la carte de SIM pour examiner ; Deuxièmement la question si le nombre de dispositif de centre serveur a été modifié par le conducteur, le centre serveur avec le nombre de dispositif modifié doit être resoumise pour ajouter l'information de véhicule ; troisièmement, si cela ne fonctionne toujours pas à côté de changer la carte, elle devra vérifier si le module du 3G du centre serveur échoue.
